Nginx+Tomcat集群

文章目录
  1. 1. 环境
  2. 2. 安装JDK
  3. 3. 安装Nginx
    1. 3.1. 下载安装包
    2. 3.2. 查看nginx信息
    3. 3.3. 安装
    4. 3.4. 启动
    5. 3.5. 访问
  4. 4. 安装Tomcat
    1. 4.1. 启动
    2. 4.2. 启动
    3. 4.3. 重启
  5. 5. 集群配置
    1. 5.1. 配置nginx.conf
    2. 5.2. nginx.conf文件说明
    3. 5.3. Tomcat配置

环境

系统 JDK Tomcat Nginx
CentOS6 192.168.1.231 CentOS6 192.168.1.232 JDK1.6 Tomcat6 nginx-release-centos-6-0.el6.ngx.noarch.rpm

安装JDK

第一步：检查是否已经安装了jdk 存在就卸载 rpm -e 包名

1
shell rpm -qa | grep java*

第二步：查看yum库是否有java安装包

1
shell  yum -y list java*

第三步：选择一个进行安装

1
shell yum -y install java-1.6.0-openjdk*

第四步：确定是否安装成功

1
2
3
4
5
shell java -version
java version "1.6.0_20"
OpenJDK Runtime Environment (IcedTea6 1.9.10) (rhel-1.23.1.9.10.el5_7-i386)
OpenJDK Client VM (build 19.0-b09, mixed mode)
显示如上信息表示安装成功

安装Nginx

通过yum安装nginx 针对 CentOS系统 其他版本可能会存在差异

下载安装包

1
shell rpm -ivh http://nginx.org/packages/centos/6/noarch/RPMS/nginx-release-centos-6-0.el6.ngx.noarch.rpm

查看nginx信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
shell yum info nginx

Loaded plugins: fastestmirror, refresh-packagekit, security
Loading mirror speeds from cached hostfile
 * base: mirrors.yun-idc.com
 * extras: mirrors.yun-idc.com
 * updates: mirrors.yun-idc.com
nginx                                                                    | 2.9 kB     00:00
nginx/primary_db                                                         |  33 kB     00:00
Available Packages
Name        : nginx
Arch        : i386
Version     : 1.6.2
Release     : 1.el6.ngx
Size        : 343 k
Repo        : nginx
Summary     : High performance web server
URL         : http://nginx.org/
License     : 2-clause BSD-like license
Description : nginx [engine x] is an HTTP and reverse proxy server, as well as
            : a mail proxy server.

安装

1
shell yum install nginx

启动

1
shell service nginx start

访问

http://ip

查找nginx安装目录

1
2
3
4
shell ps -ef |grep nginx
root      2244     1  0 22:45 ?        00:00:00 nginx: master process /usr/sbin/nginx -c /etc/nginx/nginx.conf
nginx     2245  2244  0 22:45 ?        00:00:00 nginx: worker process
root      2268  1922  0 22:50 pts/1    00:00:00 grep nginx

如果不能连接到nginx，原因很多，但是可以先检查 1,nginx服务是否真的起来了；2,linux服务器防火墙是否打开

安装Tomcat

1
shell yum install tomcat6 tomcat6-webapps tomcat6-admin-webapps

启动

1
shell service tomcat6 start

启动

1
shell service tomcat6 stop

重启

1
shell service tomcat6 restart

按照以上方法安装tomcat6默认目录在/usr/share/tomcat6/下
配置文件默认目录在/etc/tomcat6/下

集群配置

配置nginx.conf

在http{}中添加

1
2
3
4
upstream cluster{
 server 192.168.1.231:8080 weight=2;
 server 192.168.1.232:8080 weight=1;
}

cluster这个名称可以随便起
weight参数表示权值，权值越高被分配到的几率越大
server 192.168.1.231:8080; 就是一个tomcat节点
在server{}中添加如下配置 表示对于访问.jsp的页面使用代理服务器跳转到tomcat节点中

1
2
3
location ~ \.jsp$ {
   proxy_pass   http://cluster;
}

如果想对根进行设置只需要对

1
2
3
4
5
6
7
8
9
10
location / {
 root   /usr/share/nginx/html;
 index  index.html index.html;
}
修改为
location / {
 proxy_set_header Host $host;
 proxy_pass  http://cluster;
}
即可

复杂点的设置如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
location / {
 proxy_pass  http://cluster;
 proxy_redirect          off;
 proxy_set_header        Host $host;
 proxy_set_header        X-Real-IP $remote_addr;
 proxy_set_header        X-Forwarded-For $proxy_add_x_forwarded_for;
 client_max_body_size    10m;
 client_body_buffer_size 128k;
 proxy_connect_timeout   90;
 proxy_send_timeout      90;
 proxy_read_timeout      90;
 proxy_buffer_size       4k;
 proxy_buffers           4 32k;
 proxy_busy_buffers_size 64k;
 proxy_temp_file_write_size 64k;
}

nginx.conf文件说明

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
#nginx用户
user  nginx;
#nginx进程数字越大对于处理并发能力越强如果设置2就相当于开启了两个nginx
worker_processes  1;
#错误文件日志路径
error_log  /var/log/nginx/error.log warn;
pid        /var/run/nginx.pid;
#对应每个processes允许最大的连接数
events {
    worker_connections  1024;
}

http {
    include       /etc/nginx/mime.types;
    default_type  application/octet-stream;
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  /var/log/nginx/access.log  main;
    sendfile        on;
    #tcp_nopush     on;
    keepalive_timeout  65;
    #gzip  on;
	#负载均衡控制 server 对应集群的一个个节点weight表示权重值数字越大出现的次数越多
	upstream cluster{
	  server 192.168.1.231:8080 weight=1;
	  server 192.168.1.240:8080 weight=2;
	}
	#nginx服务器配置
    server {
		#监听端口
		listen       80;
		#服务器名称
	    server_name  localhost;

		#charset koi8-r;
		#access_log  /var/log/nginx/log/host.access.log  main;
	    #对于请求跟路径时候的处理
		location / {
		   root   /usr/share/nginx/html;
		   index  index.html index.htm;
		   proxy_set_header Host $host;
		   proxy_pass  http://cluster;
		}

	    #error_page  404              /404.html;

	    # redirect server error pages to the static page /50x.html

	    error_page   500 502 503 504  /50x.html;
	    location = /50x.html {
			root   /usr/share/nginx/html;
			#proxy_pass   http://cluster;
		}
	    #设置对于请求jsp时候的处理
	    location ~ \.jsp$ {
			proxy_pass   http://cluster;
		}
	    # proxy the PHP scripts to Apache listening on 127.0.0.1:80
	    #
	    #location ~ \.php$ {
	    #    proxy_pass   http://127.0.0.1;
	    #}

	    # pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000
	    #
	    #location ~ \.php$ {
	    #    root           html;
	    #    fastcgi_pass   127.0.0.1:9000;
	    #    fastcgi_index  index.php;
	    #    fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;
	    #    include        fastcgi_params;
	    #}

	    # deny access to .htaccess files, if Apache's document root
	    # concurs with nginx's one
	    #
	    #location ~ /\.ht {
	    #    deny  all;
	    #}
	}
}

Tomcat配置

打开tomcat的文档查看集群说明将集群配置如下 复制到tomcat\conf\server.xml文件 Engine节点下添加如下配置具体说明查看官方文档

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
 <Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"
			 channelSendOptions="8">

  <Manager className="org.apache.catalina.ha.session.DeltaManager"
		   expireSessionsOnShutdown="false"
		   notifyListenersOnReplication="true"/>

  <Channel className="org.apache.catalina.tribes.group.GroupChannel">
	<Membership className="org.apache.catalina.tribes.membership.McastService"
				address="228.0.0.4"
				port="45564"
				frequency="500"
				dropTime="3000"/>
	<Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"
			  address="auto"
			  port="4000"
			  autoBind="100"
			  selectorTimeout="5000"
			  maxThreads="6"/>

	<Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">
	  <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>
	</Sender>
	<Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>
	<Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>
  </Channel>

  <Valve className="org.apache.catalina.ha.tcp.ReplicationValve"
		 filter=""/>
  <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>

  <Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"
			tempDir="/tmp/war-temp/"
			deployDir="/tmp/war-deploy/"
			watchDir="/tmp/war-listen/"
			watchEnabled="false"/>

  <ClusterListener className="org.apache.catalina.ha.session.JvmRouteSessionIDBinderListener"/>
  <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>
</Cluster>

1
2
3
4
5
将
<Engine name="Catalina" defaultHost="localhost">
添加jvmRoute属性
<Engine name="Catalina" defaultHost="localhost" jvmRoute="node01" >
注意其他节点JvmRoute要分别不一样

在将应用的web.xml 文件末尾添加 distributable元素 如下表示这个应用下的session是可以共享的

1
2
3
4
<?xml version="1.0" encoding="UTF-8"?>
<web-app>
   <distributable/>
</web-app>

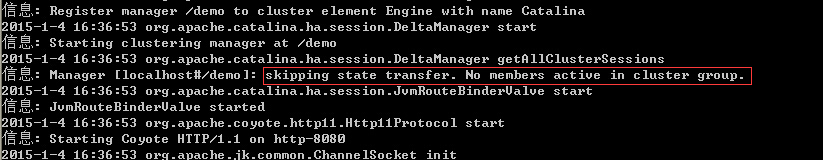

然后启动服务器发现控制台打印
控制台打印

1
2
3
4
5
信息: Manager [localhost#/demo]: skipping state transfer. No members active in cluster group.
一月 04, 2015 7:55:30 下午 org.apache.catalina.tribes.transport.ReceiverBase bind
信息: Receiver Server Socket bound to:/127.0.0.1:4000
一月 04, 2015 7:56:34 下午 org.apache.catalina.ha.session.DeltaManager getAllClusterSessions
警告: Manager [localhost#/demo]: Drop message SESSION-GET-ALL inside GET_ALL_SESSIONS sync phase start date 15-1-4 下午7:55 message date 70-1-1 上午8:00

表示没有发现其他的集群中的其他节点。接受Socket bind的IP是127.0.0.1所以我们需要将他改为局域网的IP
将节点Receiver 属性address=”auto”改为服务器局域网IP如下；其他节点也要做相应的改动

1
2
3
4
5
6
<Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"
		  address="192.168.1.231"
		  port="4000"
		  autoBind="100"
		  selectorTimeout="5000"
		  maxThreads="6"/>

再次启动服务器发现可以找到了其他的节点了

然后启动nginx 访问nginx http://192.168.1.228/demo/分别打印

1
2
Hello World DF53CB7748D8BC67E0AB8A9BBA13048F.node2
Hello World DF53CB7748D8BC67E0AB8A9BBA13048F.node1

可以看出在node2节点设置的 Hello World在node1、node2上分别获取到了表示配置tomcat的session共享已经成功，如果仅是sessionId相同并不能表示session共享成功，因为通过一个相同的IP和端口访问的服务器都会把cookie中的sessionid发送给服务器。

注意：
不要单独去访问某一台服务器这样是不能验证session是否配置成功。因为访问单独的服务器在浏览器输入的ip和端口是不一样的，浏览器是不会把访问其他服务器的cookie自动带上发送给服务器。所以通过单独访问每次打印的sessionId肯定是不一样的。
